Descrição

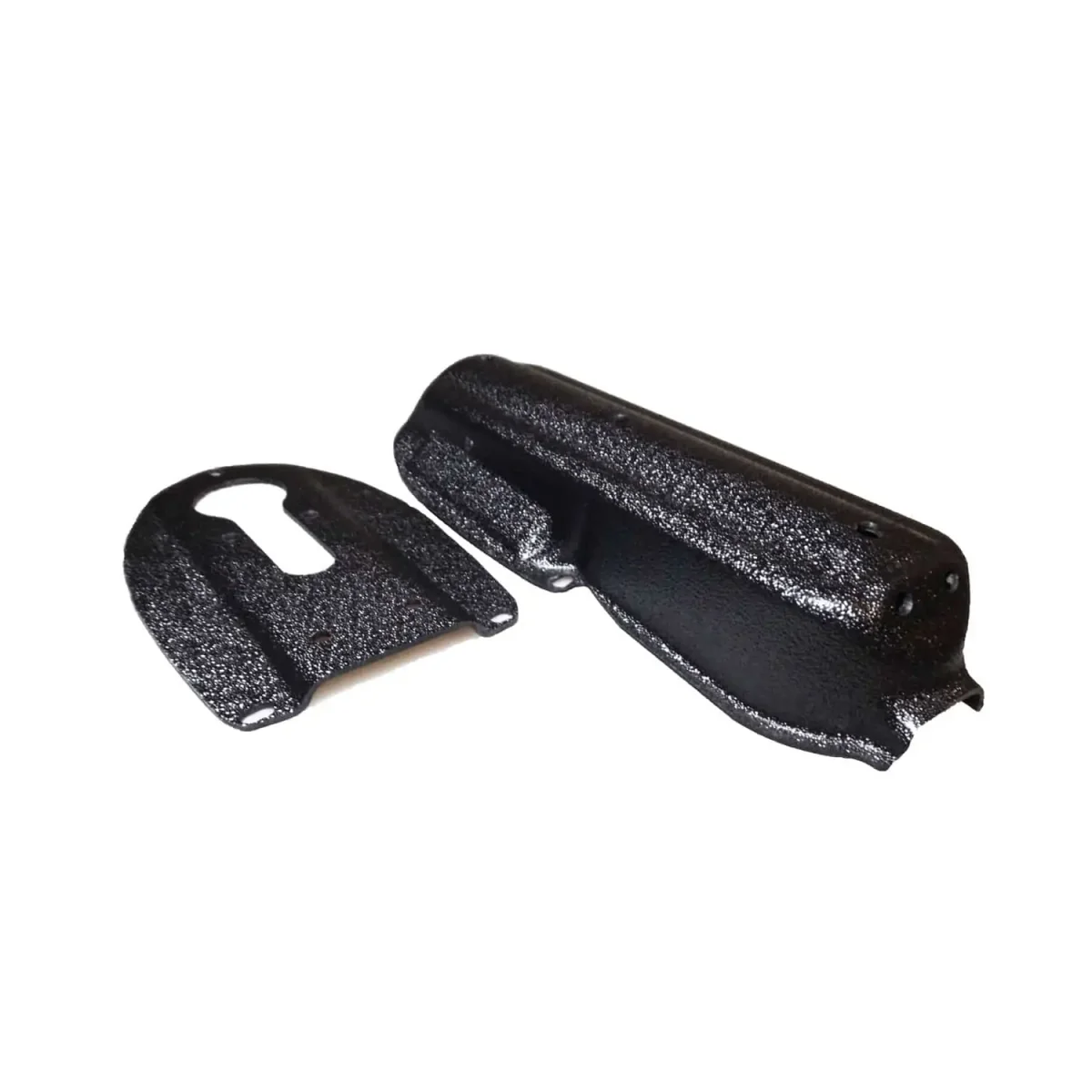

Proteção de transdutor Lowrance 3-in-1 para aplicação nos kayaks da série Hobie Compass e Xkayak Spot FD 12.
Este produto permite montar e cobrir os seguintes transdutores Lowrance: TotalScan Skimmer Med/Alto 455/800, Transdutor StructureScan 3D, Transdutor Active imaging 3-em-1
Vantagens deste suporte de transdutor:
- Fabricado em plástico termoformado de 3 mm para proporcionar uma cobertura protetora resistente para o seu dispendioso transdutor;
- Fácil instalação
- Temperatura da água exata
- Ótima imagem Sidescan e Downscan sem degradação percetível
Nota: Este produto ao ficar por baixo do casco, cria uma altura no casco e pode causar alguns problemas com a carga/descarga que pode ser facilmente evitado reajustando o procedimento de carga.
Incluído parafusos em inox e placas de montagem para a respetiva montagem.
Não inclui parafusos para fixação do transdutor, que vêm de série com a compra do transdutor Lowrance 3 -em 1.
Instruções de montagem
- Remover a tampa protetora de transdutor original do kayak
- Aplique o transdutor na placa de adaptação no kit, com a mesma forma (que contém as furações) e espaço para passagem do cabo de transdutor, utilizando 4 dos parafusos e 4 das anilhas que lhe foram fornecidos com o seu transdutor. A parte saliente fica virada para cima.
- Passar o cabo do transdutor pelo orifício mais largo da placa de adaptação no kit.
- Coloque a placa de adaptação, já com o transdutor aplicado no local e sobreponha o protetor de transdutor.
- Enrosque os parafusos até que tudo esteja devidamente seguro e sem folgas. Com este último passo o processo de fixar o protetor do transdutor está concluído, tendo agora que efetuar as passagem dos cabos do transdutor.
- Remover a tampa protetora de transdutor original do kayak e substituir pela tampa fornecida no kit, com a mesma forma (que contém as furações) e espaço para passagem do cabo de transdutor
- Passar o cabo do transdutor pelo orifício mais largo da tampa fornecida no kit
- Coloque o transdutor sobre a placa e utilizando 4 dos parafusos e 4 das anilhas que lhe foram fornecidos com o seu transdutor, aplique-o, ficando os parafusos no interior da tampa

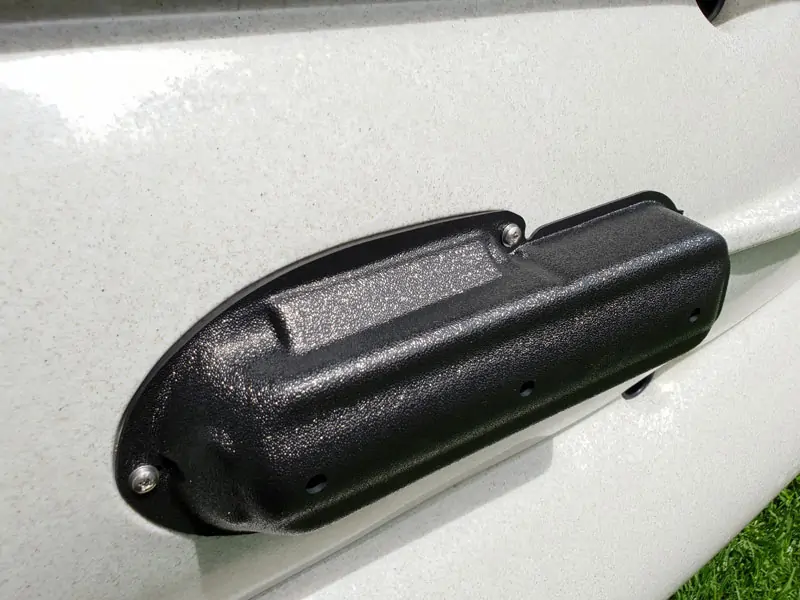

- Coloque a tampa fornecida no kit, já com o transdutor aplicado no local onde será aplicada e sobreponha o protetor de transdutor.
- Aplique os 3 parafusos e 3 anilhas fornecidas com este kit. Dada a rigidez do material e forma, poderá ser necessário efetuar alguma pressão no protetor de transdutor para fazer coincidir as furações.
- Enrosque os parafusos já com anilhas até que tudo esteja devidamente seguro e sem folgas. Com este último passo o processo de fixar o protetor do transdutor está concluído, tendo agora que efetuar as passagem dos cabos do transdutor.
